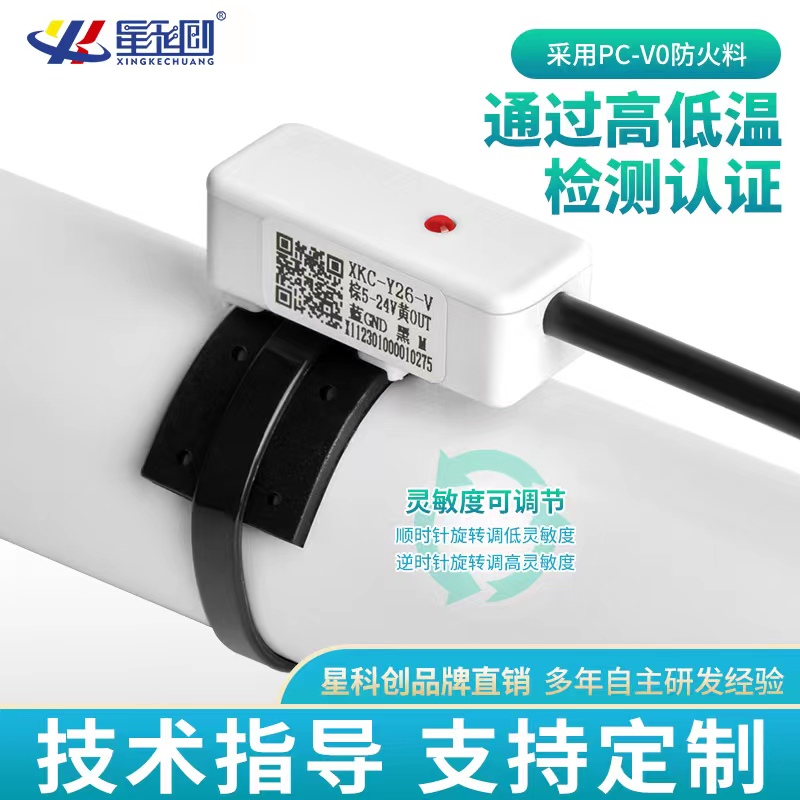

感应片可弯曲 ，方便固定兼容各类尺寸管路
合用于各类管路和平面庞器
输出信号：V-凹凸电平输出 ，开关量NPN ，PNP输出
供电DC5-12V、24V
一、产品个性:
1.XKC-Y26S-XXX 非接触式液位传感器 ，合用于各类非金属容器 ，产品通过检测信号穿透非金属容器、管路表壁感应检测液体的方式 ， ，而无需与液体直接接触 ，不会受到强酸强碱等侵蚀性液体的侵蚀 ，不受水垢或其他杂物影响 ，即可实现在容器或管路表检测内部有无液体。
2.产品设计智能化液位基准调整及液位影象职能 ，液位状态显示方式 ，可实现多点串联接线节造方式？芍С职纪沟缙绞涑觥NPN、PNP 信号输出节造（选型时与厂家注明即可）。
3.检测液位正确不变 ，冷、热、沸液体皆可检测。
4.纯电子电路结构 ，非机械工作方式 ，机能不变 ，持续使用寿命长。
5.高不变性 ，高活络度 ，抗滋扰能力强 ，不受表界电磁滋扰 ，针对工频滋扰及共模滋扰有做特殊处置 ，以兼容市面上所有的 5~24V 电源适配器。
6.使用领域广 ，感应能力强 ，可穿透检测各类非金属材质的容器、管路内液体水位 ，如塑料、玻璃、陶瓷等容器 ，感应管壁厚度可达 20mm；可合用于各类曲面、弧形、圆柱形等不规定的容器或管路的液位检测。
7.电压领域宽（5~24V） ，适合衔接各类电路及产品利用。
二、工作道理:
智能型非接触式液位传感器是利用水的感应电容来检测是否有液体存在 ，在没有液体靠近传感器时 ，传感器上由于散布电容的存在 ，因而传感器对地存在肯定的静态电容 ，当液面慢慢升高靠近传感器时 ，液体的寄生电容将耦合到传感器静态电容上 ，使传感器的电容值变大 ，该变动的电容信号再输入到节造 IC 进行信号转换 ，将变动的电容量转换成电路信号的仿照量变动 ，再由 MCU 推算和判断这个变动量的水平 ，倒剽个变动量超过肯定的阈值时就判断为液位达到感应点。
项目名称 | 参数 | |||
产品规格型号 | XKC-Y26S-V | XKC-Y26S-PNP | XKC-Y26S-NPN | |
直流输入 电压(Vin) | (DC 5-24V) | (DC 5-12V) (DC 24V) | (DC 5-12V) (DC 24V) | |
输出方式 | 凹凸电平 | 开关量(高电平有效) | 开关量(低电平有效) | |
耗电流 | ≤5mA | |||
输出电压(高电平) | Vin | |||
输出电压(低电平) | 0V | |||
输出电流 | ≤100mA | |||
响应功夫 | 500mS | |||
工作环境温度 | -20~105℃ | |||
感应活络度 | 管路表径 D(mm) | 感应容器壁或管壁厚度 L(mm) | ||
D≥100 | 20 ± 2 | |||
100>D≥80 | 15 ± 2 | |||
80>D≥60 | 12 ± 1.5 | |||
60>D≥40 | 7 ± 1.0 | |||
40>D≥30 | 5 ± 1.0 | |||
30>D≥20 | 3 ± 1.0 | |||
20>D≥10 | 1.5 ± 0.5 | |||
合用管路的直径领域 | ≥10mm | |||
液位精度 | ±1.5mm | |||
湿度 | 5%~100% | |||
材质 | PC V0 防火料 | |||
防水机能 | IP67 | |||
安规尺度认证 | CE | |||
环保认证 | ROHS-2.0 | |||
